EURA ADA-38A3

TECHNICKÉ ŠPECIFIKÁCIE

Napájacie napätie12V DCTyp komunikácieKáblové pripojenie (duplexné)Požadovaný prierez spojovacích vodičovmin. 0.5 mm2 / pre dĺžky 0-50 m, min. 0,75 mm2 / pre dĺžky 50-100 mNapájacie napätie12V DCSpotreba energie v pohotovostnom režimepribližne 0,5 WSpotreba energie v prevádzkovom režime (hovor)približne. 5 WExterný spôsob montáže kazetyPovrchová montážRozmery vonkajšej kazety (V x Š x H)120 x 40 x 31 (mm)Rozmery kazety Uniphone (V x Š x H)228 x 101 x 51 (mm)Čistá hmotnosť súpravypribližne. 1,5 kg

ÚČEL

Slúchadlo pre rozšírenie súpravy EURA ADP-41A3.

POZOR!!! Maximálny počet slúchadiel v interkomovom systéme je 2 ks. Uniphone sa predáva bez napájacieho zdroja. Napájanie je k dispozícii v sade s interkomom.

Uniphone sa používa na rozšírenie súpravy ADP-41A3. Nefunguje autonómne a nemá 12V zásuvku.

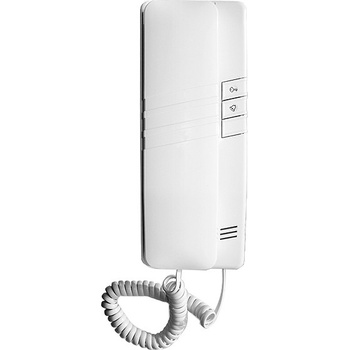

TELEFÓN EURA' ADA-38A3

PRE INTERKOM ADP-41A3 KĽÚČOVÉ FUNKCIE

• Slúchadlo v bielej farbe.
• Káblovú komunikáciu.
• Počet pripojovacích káblov 4.
• Pre rozšírenie ADP-41A3.

• KONŠTRUKCIA TELEFÓNU UNIPHONE
  • Reproduktor
  • Slúchadlo na konverzáciu
  • Tlačidlo na uvoľnenie dverí/závory
  • Tlačidlo interkomu (používa sa v rozšírených súpravách)
  • Svorkovnica na pripojenie kábla externého modulu a elektromagnetického zámku
  • Zásuvka na pripojenie slúchadla
  • Montážne konzoly na upevnenie modulu na montážny rám
• PRÍKLAD SCHÉMY ZAPOJENIA TECHNICKÉ ŠPECIFIKÁCIE
  • Napájacie napätie : 12V DC
  • Typ komunikácie : Káblové pripojenie (duplexné)
  • Požadovaný prierez spojovacích vodičov min. 0,5 mm2 / s dĺžkou 0-50 m
  • min. 0,75 mm2 / s dĺžkou 50-100 m
  • Napájacie napätie : 12V DC
  • Spotreba energie v pohotovostnom režime : približne 0,5 W
  • Spotreba energie v prevádzkovom režime (hovor) : približne 5 W
  • Externý spôsob montáže kazety : Povrchová montáž
  • Rozmery vonkajšej kazety (V x Š x H) : 120 x 40 x 31 (mm)
  • Rozmery kazety Uniphone (V x Š x H) : 228 x 101 x 51 (mm)
  • Čistá hmotnosť súpravy : približne 1,5 kg
